河南省太鍋鍋爐制造有限公司生產的YY(Q)W型燃?xì)鈱?dǎo)熱油爐是一種新型的特種鍋爐,具有低壓、高溫工作特性,其供熱溫度可達到液相340℃或汽相400℃度.可作為350℃以下各種溫度的高溫?zé)嵩�，廣泛應用于各種需要進行高溫加熱或烘干的各行各業；溫度高、壓力低；控溫精確，熱能利用率高。并可選配蒸汽發生器產生1.3MPa以下的飽和蒸汽，供用戶使用。凡是需要均勻穩定地加熱,且不允許火焰直接加熱的工藝加熱溫度在150℃-380℃之間的各種生產場合中都可以采用有機熱載體供熱
該燃?xì)庥袡C(jī)熱載體爐般以油.汽為燃料,以導熱油為介質,利用熱油循環油泵強制介質進行液相循環,將熱能輸送給用熱設備后再返回加熱爐重新加熱,具有在低的壓力下獲得高的工作溫度,并且能對介質運行進行高精密控制工作.系統熱利用率高,運行維修方便,是一種安全,高效,節能的理想**供熱設備
性能優勢
1.產品的設計、制造、檢驗嚴格按《有機熱載體爐安全技術監察規程》、《熱水鍋爐安全技術監察規程》、GB/T17410-1998《有機熱載體爐》標準、規程執行，并經國家特種設備安全監察機構檢查，安全可靠。

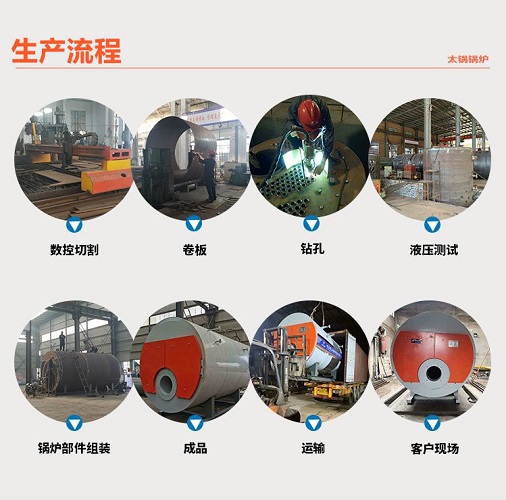

2.鍋爐受熱面采用氬氣保護焊全熔透焊接，并經X射線探傷、水壓試驗保壓合格，確保焊接質量高于國家標準。
3.輻射盤管的直徑、長度充分與配型燃燒器的火焰相適應，以保證盤管的可靠工作和充分冷卻。
4.對流受熱面在嚴謹計算的基礎上采用較高的合理的煙氣流速，以保證爐體的充分換熱，保證鍋爐系統較高的熱效率。

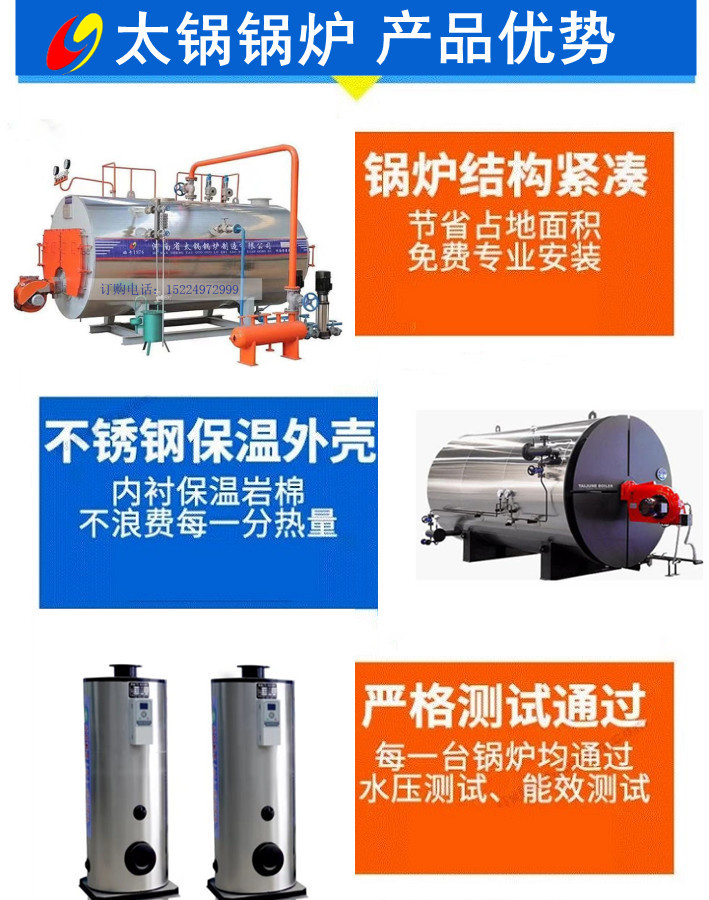

5.鍋爐主體采用合理的結構設計和優質的耐火和保溫材料，使?fàn)t體外表面溫度≤50℃，高于國家標準要求。
6.鍋爐主體整裝出廠，在用戶現場就位后即可進行燃燒系統、管道系統、電控系統的安裝，具有安裝周期相對較短費用低廉的顯著特點。

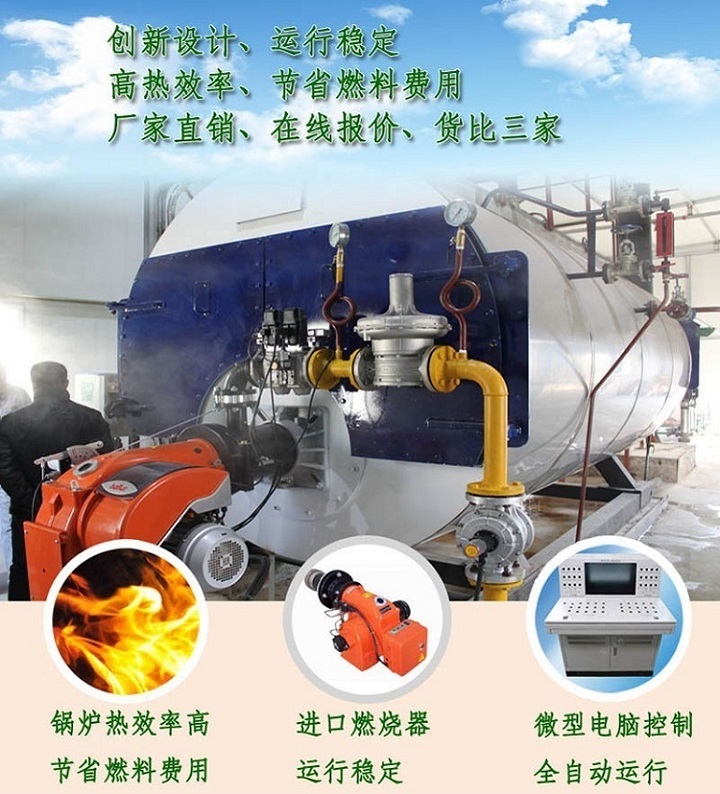

7.采用國際知名品牌進口燃燒器，質量可靠，值得信賴。
技術參數
| 數據型號參數 | YY(Q)W-300Y(Q)(25) | YY(Q)W-350Y(Q)(35) | YY(Q)W-600Y(Q)(50) | YY(Q)W-900Y(Q)(75) | YY(Q)W-1200Y(Q)(100) | YY(Q)W-1500Y(Q)(125) | YY(Q)W-1800Y(Q)(150) | YY(Q)W-2400Y(Q)(200) | YY(Q)W-3000Y(Q)(250) | YY(Q)W-3500Y(Q)(300) | YY(Q)W-4000Y(Q)(350) | YY(Q)W-4600Y(Q)(400) | YY(Q)W-6000Y(Q)(500) | YY(Q)W-7100Y(Q)(600) | |
| 額定熱功率（KW） | 300 | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2400 | 3000 | 3500 | 4000 | 4600 | 6000 | 7100 | |
| 熱效率（%） | >90 | ||||||||||||||
| 設計工作壓力（MPa） | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.1 | 1.1 | 1.1 | |
| 介質**高溫度（℃） | 320 | ||||||||||||||
| 爐內容油量（m3） | 0.21 | 0.25 | 0.28 | 0.44 | 0.7 | 1.0 | 1.48 | 2.2 | 3.5 | 4.7 | 5.7 | 7.2 | 8.5 | 9.5 | |
| 循環油量（m3/h） | 40 | 40 | 60 | 80 | 100 | 100 | 150 | 200 | 200 | 250 | 250 | 250 | 300 | 300 | |
| 配管連接口徑（DN） | 100 | 100 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | 200 | 250 | 250 | |
| 全套系統裝機容量（KW） | 17 | 17 | 27 | 40 | 40 | 42 | 45 | 70 | 70 | 85 | 85 | 85 | 100 | 100 | |
| 外型尺寸 | A | 1016 | 1016 | 1216 | 1416 | 1716 | 1716 | 2000 | 2000 | 2320 | 2500 | 2520 | 3080 | 3220 | 3400 |
| L1 | 2050 | 2350 | 3050 | 3290 | 3300 | 3900 | 4400 | 5100 | 5300 | 6000 | 6200 | 6400 | 8000 | 8400 | |
| L2 | 2650 | 3000 | 3550 | 3800 | 4065 | 4665 | 4900 | 5900 | 6200 | 6900 | 7200 | 7400 | 9000 | 9400 | |
| L3 | 300 | 300 | 250 | 250 | 300 | 300 | 350 | 350 | 350 | 400 | 400 | 450 | 450 | 450 | |
| L4 | 500 | 500 | 350 | 370 | 600 | 620 | 400 | 650 | 700 | 700 | 700 | 750 | 750 | 750 | |
| H1 | 900 | 900900 | 1000 | 1350 | 1350 | 1500 | 1500 | 1700 | 1700 | 1700 | 1800 | 2000 | 2400 | 2600 | |
| H2 | 750 | 750 | 920 | 1010 | 1100 | 1100 | 1200 | 1300 | 1450 | 1450 | 1550 | 1760 | 1800 | 1852 | |
| H3 | 700 | 700 | 820 | 930 | 1100 | 1050 | 1250 | 1200 | 1400 | 1400 | 1500 | 1700 | 1800 | 1900 | |
| H4 | 650 | 650 | 810 | 900 | 950 | 950 | 1100 | 1100 | 1300 | 1300 | 1400 | 1600 | 1800 | 1890 | |
| 設備總重（Kg） | 1750 | 1950 | 3580 | 4290 | 4900 | 5450 | 6550 | 11400 | 14600 | 16600 | 25000 | 28200 | 30760 | 35340 | |
| 基本尺寸 | 890 | 1190 | 1750 | 1770 | 2000 | 2470 | 2620 | 3700 | 3900 | 4600 | 4820 | 5000 | 6600 | 7000 | |
| 1150 | 1450 | 2000 | 2100 | 2300 | 2750 | 3450 | 4000 | 4200 | 4900 | 5100 | 5300 | 6900 | 7300 | ||
| 700 | 700 | 720 | 880 | 1150 | 1150 | 1120 | 1300 | 1500 | 1500 | 1600 | 1800 | 2200 | 2400 | ||
| 1100 | 1100 | 900 | 1100 | 1550 | 1510 | 1600 | 1700 | 1900 | 1900 | 2000 | 2200 | 2600 | 2500 | ||
| 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | ||
燃?xì)鈱?dǎo)熱油爐行業領域 ：
1、化學工業－－油脂化工、聚合工業、反應罐、蒸餾、濃縮。
2、塑料工業－－塑料發炮、擠壓定型。
3、紡織工業－－樹脂定型機、染色機、干燥室、高溫機、滾筒機。
4、橡膠工業－－橡膠的硫化加熱。
5、食品工業－－蒸煮、干燥、植物油提煉。
6、林產工業－－夾板、保麗板、纖維板的加溫定型。
7、紙品工業－－包裝紙箱的多層紙板、烘干、干燥。
8、其 它－－金屬電鍍槽的加熱、涂料縮合、干燥、醫藥工業蒸餾、還原、濃縮、脫水等。
